自動管刷在線清洗系統概述：

自動管刷在線清洗系統是在自動在線膠球清洗裝置的基礎上發展而來，相比較膠球清洗而言，該系統在每根銅管內壁中均會配置一把清潔毛刷，能夠確保每根銅管都能有效清洗，且磨擦阻力低，不易發生堵塞及沉積等現象，在清洗換熱管壁的同時，管壁表面的緩蝕層也獲得保護。

可在冷水機組不停機、不拆蓋的情況下對換熱管壁內的污垢進行在線清洗，防止管壁結垢，保持管壁清潔，從而提高機組的換熱效率，使換熱設備工作穩定，效率高，節能。清洗周期可按實際工況設定，建議每4～6h清洗一次，由PLC可編程控制系統控制，自動運行。

自動管刷在線清洗系統工作原理：

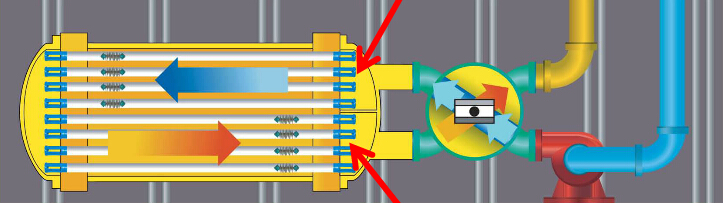

動作1

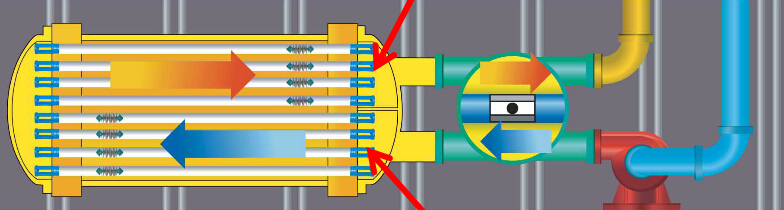

動作2

當系統不工作時，管刷停留在換熱管出口端的刷籃內，處于靜止?fàn)顟B(tài)；當系統工作時，四通閥收到控制信號后開始切換水流方向，使換熱器內部的水反向流動，管刷隨著水流方向的變化開始工作，從換熱管的一端平滑低速移動至另一端，將換熱管刷洗一次，然后四通閥復位，將換熱器內的水流恢復至原有方向，管刷再次清洗換熱管并回到原先的刷籃內，完成一次清洗過程，一次清洗時間只需60S-90S。

自動管刷在線清洗系統功能：

可在冷水機組不停的情況下對冷凝器進行在線清洗，防止熱交換管內壁結垢，從而提高機組的熱效率，使換熱器設備工作穩定，效率高，節能。

冷水機組常見問題

污垢：污垢是降低冷水機組效率的較大因素、污垢不只增加了冷水機組的能耗、還對冷水機組壓縮機的運行產生很大的危害、冷凝管的使用周期也會縮短。

污垢系數與耗電指標的關系：

污垢控制方法：

自動管刷在線清洗系統：

每根換熱管都有一個專門的管刷，兩頭通過刷籃固定，每4-6h清洗一次，每次清洗時間30秒。螺旋刷頭設計使刷子旋轉前進，清洗銅管內壁每根銅管都保證被清洗到。

自動管刷在線清洗系統組成部分

① 一套四通換向閥

② 一套控制面板

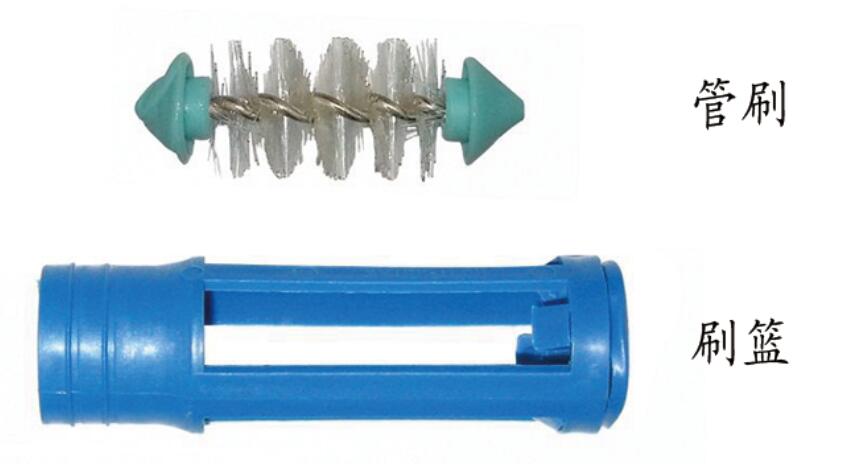

③ 一組管刷和刷籃（一根銅管對應一個刷子和兩個刷籃）

管刷：導向式刷頭設計,保證刷子以旋轉前進的方式機械往返于換熱管內部,效率高螺紋管與光管式換熱管內壁。

刷籃：低水壓降設計安裝于換熱管兩側。有效保證管刷左右往復工作于換熱管內部。可拆卸端卡設計，方便刷子檢修與更換。

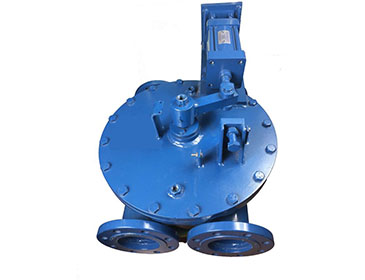

四通換向閥：鋼質密封結構閥門，工作壓力為150PSIG。閥體安裝在水路連接處以減小安裝空間。閥門連接形式可為法蘭連接或快速接頭。

自動管刷在線清洗系統控制方式：

控制系統：控制箱基本功能包括：計數器功能，24h時間控制器，手動復位/測試功能，運行狀態顯示及工作狀態顯示，報警開關。無線控制選項。

可選型：冷水機組負荷監測、冷凝水進出水溫度、冷水機組能耗COP監測、冷凝器趨近溫度、冷凍水進出水溫度、每日月運行數據報告；

自動管刷在線清洗系統特點：

A. 每根銅管都能獲得清洗

B. 對螺紋管道可清洗干凈

C.清洗和回收：由于管刷系統的設計是一對一的設計，即一根換熱管對應一個管刷和兩個刷籃，故保證了每根換熱管都能獲得清洗。

D.管刷回收率：每個管刷按照換熱管的內徑而配，故水流切換時不存在管刷堵在換熱管內部的現象。

E.　不影響系統運行：自動在線循環清洗系統，無需停機即可對換熱設備進行清洗。

C. 提高熱交換效率，節能15～30％。

D.刷子使用周期5年，刷籃使用周期20年，刷子和刷籃更換簡便

E. 刷籃的安裝可保護銅管的末端和管板免受水流的侵蝕

F. 維修成本低廉（季度檢查）

G. 初投入低、回收快 (一般6～18個月即可收回）

H. 刷籃尾部端卡設計，保證刷子不會進入冷水系統，更換簡便

I. 自動循環清洗，無需停機，水垢無機會在管壁內部形成

J. 減少化學品使用量

K. 減少冷水機組故障發生率

L. 低水壓設計壓降可忽略不計（對于閥門+刷子通常小于15KP）

J.節省安裝空間：幾乎不占用外部機房空間，四通換向閥安裝位置靈活，可隨管路的走向隨意放置，系統簡單、便捷。

自動管刷在線清洗系統節能分析與比較：

以機組一年運行5000h為例，負荷75%，耗電指標為0.6Kw/Ton

五種不同顏色的線條則代表了不同制冷量的機組（250Ton-1750Ton）

電費（RMB/度電）

一年所節省電量的總費用

機組制冷量越大節能效.果越明.顯：

電費（單位：元/度電）

假設機組運行5000h/年，負荷在75%時，耗電為0.6KW/TON

分析

昆山某工廠，2*500TON的冷水機組

沛德自動管刷在線清洗系統性能比較一冷凝器趨近溫度趨勢

A機組安裝沛德自動管刷在線清洗系統，

B機組為未安裝沛德自動管刷在線清洗系統

收益率：

自動管刷在線清洗系統應用：

1.適用范圍：

各種冷凍機冷凝器及蒸發機：普通公共設施：酒店、醫院、機場、教育機構、建筑物、寫字樓等大型公共設施

生產工程冷卻用：石化、纖維、煤氣、半導體、電子、其他產業；

煉油廠：煉油廠、其他石化工廠

公用事業產業：熱電廠、火力發電廠、核電廠

(1)普通公共設施：酒店、醫院、機場、教育機構、建筑物、寫字樓等大型公共設施。

(2)工業生產：石化、纖維、煤氣、半導體、電子、煉油、化工廠、煉油廠、煤化工等、熱電廠、火力發電廠、核電廠等。

2.適用用途：

渦輪式、吸水式、往復運動式、螺旋式等冷凍機的冷凝機及蒸發機

普通熱交換機

廢水處理、廢熱回收、熱交換機

利用溫泉廢熱蓄熱式熱泵

其他熱交換機

自動管刷在線清洗系統技術參數

電源輸入：AC220V/AC380V 50/60Hz

適用流體溫度：標準70℃以下，特殊訂制高溫可達200℃。

適用管道：直管、螺紋管

適用殼管式熱交換器

列管直徑：標準1'（25mm）以下，非標準可定制

使用周期：尼龍刷周期5年，刷籃周期20年。

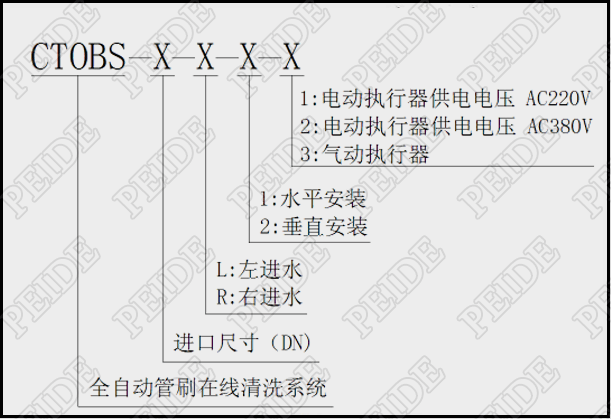

自動管刷在線清洗系統型號

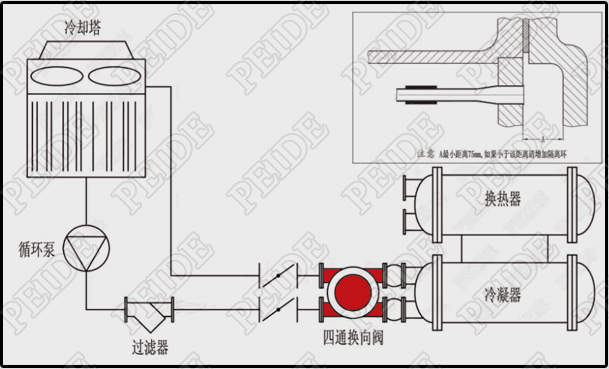

自動管刷在線清洗系統安裝示意圖

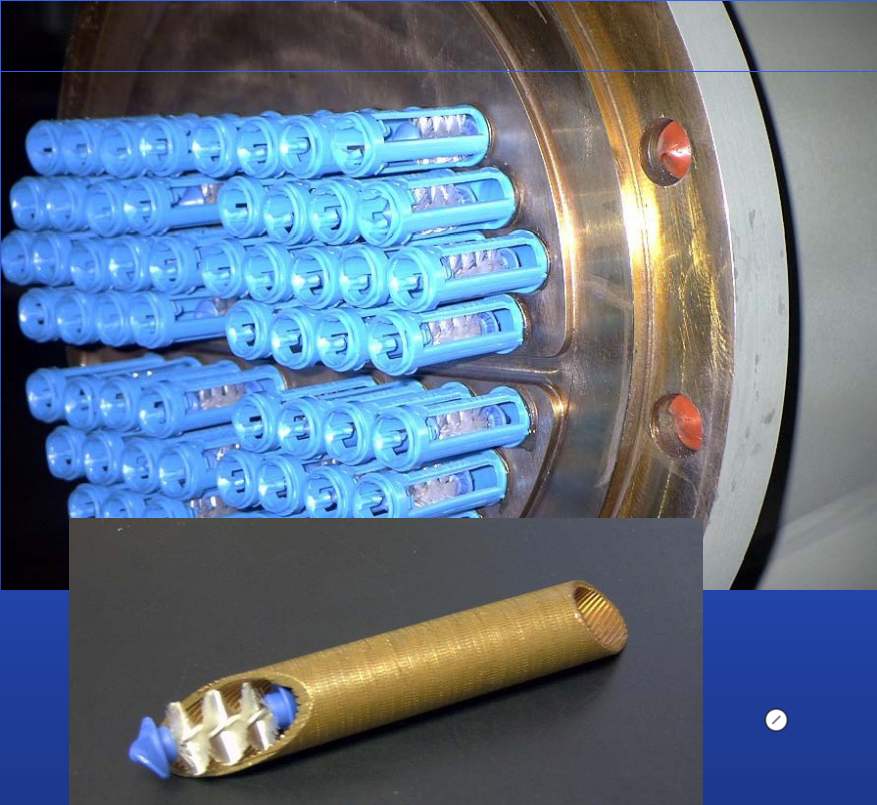

管刷安裝完畢

自動管刷在線清洗系統安裝要求

可以適用于新的和現有的冷水機組

新的冷水機組，可以安裝在工廠或現場安裝現有的冷水機組，現場安裝，但需經過的銅管清潔，除水垢

新項目中，機電分包商安裝四通換向閥，并提現場的布線留好接線端口，提供端子的接線和系統的調試

已投入使用的冷凍機房，提供將包括閥門管件的安裝和布線以及調試
