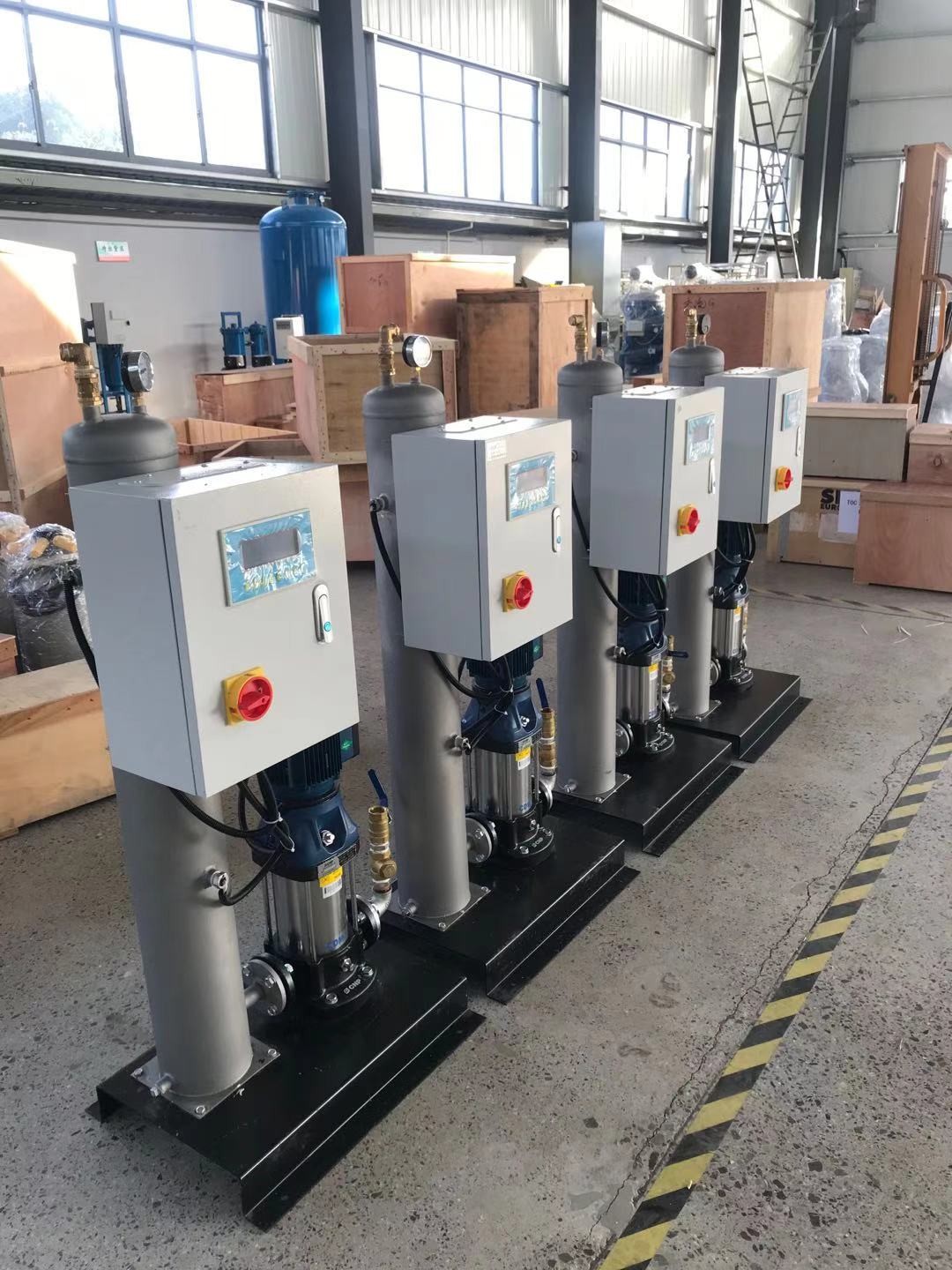

真空脫氣機簡介：

真空脫氣機又稱為：真空噴射式排氣裝置、真空排氣裝置、真空脫氣罐、真空脫氣裝置、真空脫氣機組、真空濺射式排氣裝置等。

采暖和制冷系統中如果存有氣體，系統容易產生氣阻，從而造成局部或整個系統的循環不暢，水阻增大致使供暖系統不熱，制冷系統不冷。同時由于水中含有氧氣而使得供熱（制冷）設備、管道和鋼制散熱器有氧腐蝕，造成穿孔、漏水。系統中存有氣體還會造成水泵的腐蝕，直接影響到整個系統。真空脫氣機采用真空脫氣方法，快捷的脫除系統內的游離氣體及溶解性氣體，使得系統能夠可靠運行。在循環水系統當中，很多用戶將軟水器、定壓補水裝置、螺旋除污器和真空脫氣機配合使用，既能減少結垢，使系統壓力穩定，降能耗；又能減緩腐蝕，降噪音，降水的濁度。

真空脫氣機是沛德水處理公司引進的具有先進水平的真空脫氣技術，生產的新一代循環水系統脫氣裝置。有效解決由于供暖和制冷系統中，因存在氣體導致的局部或整個系統循環不通暢的氣阻現象、系統中因含有氧氣造成的管網中的噪音、換熱器換熱差等一系列問題。真空脫氣機是循環水系統中不可缺少的重要組成部分。

真空脫氣機廣泛應用于暖通空調循環水系統，能夠有效脫除水中游離態和溶解態的空氣和氧氣，脫氣效率大于99%，從而徹底解決管路氣阻氣堵問題，除管網系統噪音,大大減輕散熱器和管道的氧腐蝕，除水泵氣蝕，延長使用壽命。

真空脫氣機工作原：

真空脫氣機根據亨利定律，氣體在水中的溶解度與水溫和壓力有關。在一定溫度下，與氣體的壓力成正比，在一定的壓力下，水溫降，氣體的溶解度增加，水溫升高，氣體溶解度降。當降水面的壓力，則可在較低的水溫下，使溶于水中的氣體析出，從而除去水中的氣體。真空脫氣機就是通過產生真空，將水中的游離氣體和溶解氣體釋放出來，再通過自動排氣閥排出系統，脫氣后的水再注入系統。這些低含氣量的水是不飽和水，對氣體具有高度的吸收性，它將吸收系統中的氣體從而達到氣水平衡。真空脫氣機每20~30秒重復一次這樣的循環。如此循環往復，將系統中的大部分氣體脫除。

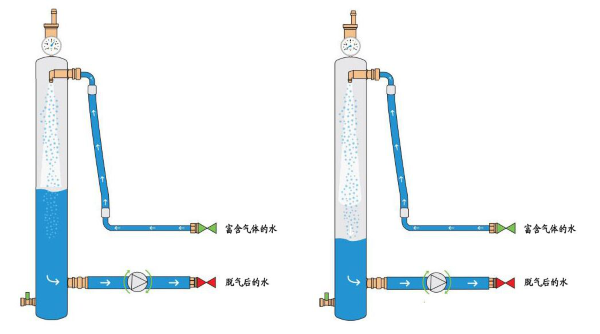

真空脫氣機的工作過程：

1.水泵運行，進水口濺射進水，罐內水位下降，使脫氣罐內形成真空狀態；

2.水泵運行，進水口濺射進水，由于負壓，氣體從水中析出，從排氣閥排除，脫氣罐內液位不斷下降。

1.脫氣罐內液位下降到低液位報警，水泵停止，繼續濺射進水，脫氣；

2.經過設定時間后，水泵開啟，繼續抽真空，進入到下一個運行周期。

真空脫氣機功能：

真空脫氣機能夠排除補水及循環水系統中的氣體，從而保護設備及系統穩定運行。

析出氣體——析出系統內的游離性氣體和溶解性氣體。

真空脫氣機技術特點：

1、可大大縮短供熱或冷卻系統初次注水后的排氣時間，極有利于系統的初次調試運行。

2、真空脫氣機能夠脫除系統中的氣體，大幅減少氣阻，降能耗，保證系統運行期間穩定可靠。

3、除水泵氣蝕，降系統運行噪音。

4、真空脫氣機工作時間和周期可根據需要調節。

5、單臺適用系統容量可達150 m³，可多臺并聯使用。

6、設有接線端子，具備遠程控制功能。

7、真空脫氣機適合加熱或制冷系統使用， 提高換熱器性能

8、由于該設備系真空脫氣脫氧，不存在二次污染問題。

9、真空脫氣機能夠大大減輕管網、散熱器、水泵等設備的氧腐蝕，可延長系統的使用壽命。

10、當系統正常運行后，能夠不間斷排出管網滲漏和系統補水所帶來的空氣，保持系統的穩定運行。

11、真空脫氣機能夠除換熱設備表面附著的微小氣泡，提高換熱效率。

12、真空脫氣機體積小，節約空間，安裝簡單方便，安裝位置靈活，易于維修保養，自動運行

真空脫氣機適用范圍及技術參數：

真空脫氣機規格尺寸表：

真空脫氣機安裝注意事項：

1、真空脫氣機必須安裝于供熱、制冷系統的回水管線上，安裝點應在工作壓力范圍內，安裝點水溫以不超過60℃為宜。

2、如安裝于供熱系統，真空脫氣機的安裝位置距系統高點應不小于15米，安裝于制冷系統，其安裝位置距系統高點應不小于5米。

3、請將真空脫氣機安放在通風干燥的地方。

4、設備連接到380V/50-60Hz 電源。

5、請確認配備合適的定壓膨脹系統，水進出脫氣機時會引起系統壓力的小幅波動。

6、系統中須設有超壓保護閥，以防止系統壓力過高。

真空脫氣機安裝示意圖：

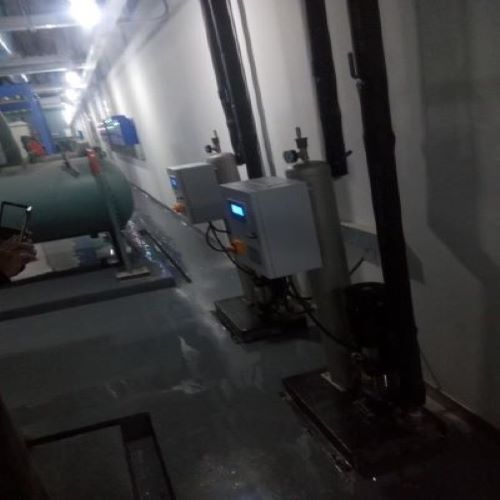

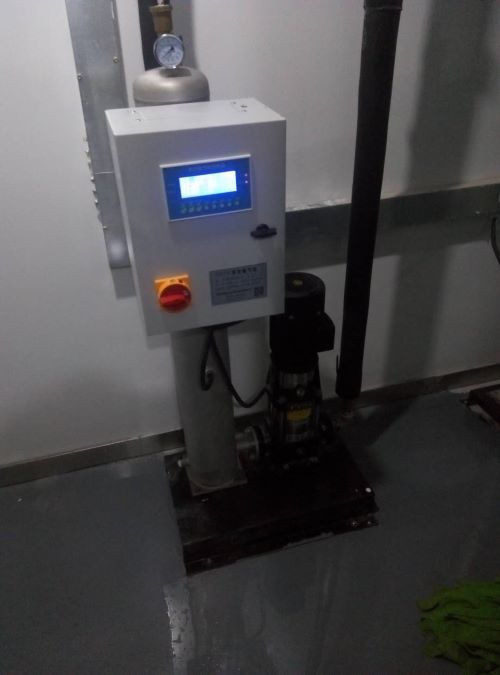

真空脫氣機部分案例現場圖：

真空脫氣機案例現場1

應用：空調循環冷凍水和熱水系統的脫氣

客戶：萬達廣場

優勢：沛德水處理研制生產的真空脫氣機，脫氣達到95%以上，自動運行，可靠穩定

真空脫氣機概述：系統運行壓力 0.67Mpa 系統水容量102m³ 初期一個月內平均運行時間15H/天 一個月以后，平均運行時間2-3H/天 剛投入使用時，管路內水流聲音較大，運行一個月后，水流聲音消失

真空脫氣機案例現場2

應用：大樓采暖系統

客戶：北京某三級甲等醫院

優勢：沛德水處理研制生產的真空脫氣機，脫氣達到95%以上，自動運行，可靠穩定

真空脫氣機概述：系統運行壓力 1.15Mpa 系統水容量400m³ 初期一個半月內平均運行時間15H/天 一個月以后，平均運行時間3-5H/天 剛投入使用時，管路內水流聲音較大，運行一個月后，水流聲音消失

項目概況：北京某三級甲等醫院 建筑面積約12萬㎡ 采用3臺真空脫氣機并聯使用 安裝于地下室機房內

真空脫氣機案例現場3

應用：采暖系統

客戶：柏悅酒店

優勢：沛德水處理研制生產的真空脫氣機，脫氣達到95%以上，自動運行，可靠穩定

真空脫氣機概述：系統運行壓力 0.95Mpa 系統水容量180m³ 初期一個月內平均運行時間15H/天 一個月以后，平均運行時間3-4H/天 剛投入使用時，管路內水流聲音較大，運行一個月后，水流聲音消失

項目概況：酒店擁有180間豪華客房，較小房間面積為65平方，宴會廳擁有258平方的會議空間，多用途活動場地。

真空脫氣機案例現場4

應用：中.央空調冷凍水系統

客戶：豐田汽車配套工廠

優勢：沛德水處理研制生產的真空脫氣機，脫氣達到95%以上，自動運行，可靠穩定

真空脫氣機概述：系統運行壓力 0.5Mpa 系統水容量75m³ 初期20天內平均運行時間15H/天 一個月以后，平均運行時間2-3H/天 剛投入使用時，管路內水流聲音較大，運行一個月后，水流聲音消失

項目概況：20000㎡車間的恒溫 制造汽車配件

真空脫氣機裝車照：

真空脫氣機一般采用塑料紙和木箱包裝，根據客戶的要求及收貨地址的途遙遠程度而定。

真空脫氣機采用塑料紙包裝：重量輕、強度和韌性好，結實耐用使用方便，包裝適應性強，能夠防潮防水。

真空脫氣機采用木箱包裝：一般用松木，出口采用多層復合板，底部留有標準的叉車叉臂位，長寬高根據真空脫氣機的規格及尺寸量身定制，采用螺栓、螺母、墊片、射釘等固定，保證木箱與貨物緊密接觸，提高木箱堅固度和貨物防損率。
