旁流水處理器簡介：

PDII-F/G系列循環水旁流處理器是在原有水處理器基礎上開發出來的，該水處理器采用疊加脈沖的低壓電場原理，根據水質自動調整處理信號，采用旁流式處理。產品適用于循環水系統殺.菌滅藻除垢處理并去除水中懸浮物。在很多場合，冷卻塔吸垢儀和旁流水處理器可以相互替代，在開式循環水系統當中，建議在旁流水處理器后加裝淺層介質過濾器用來降水的濁度。

旁流水處理器原理：

脈沖低壓電場產生有除垢功能的微晶，持續防垢48h；具有催化活性的電木及產生活性氧等強殺.菌因子，殺滅細.菌和藻類；活性物質在碳鋼輸水管內壁形成Fe3O4致密保護膜，防止腐蝕；水中懸浮物在水處理器內被分離并排出系統，水質清潔。

這些氧化性物質通過水的流動，擴散到水經過的地方，殺滅水系統中的細.菌、藻類細胞。 流經水處理器的水中細.菌、藻類細胞，因在電流作用下，被直接殺死，活性氧在管道上生成氧化膜，保護設備不被進一步腐蝕，微生物腐蝕、沉積腐蝕被抑制。

旁流水處理器處理：

有效避免熱交換器換熱表面免生水垢，保持換熱、冷卻水中無藻類滋生，冷卻水中的細.菌總數低于標準的規定值，殺滅軍團菌，達到標準，預防“軍團非典”碳鋼輸水管內壁逐步形成Fe3O4致密保護膜，解決黃銹水問題，腐蝕率低于標準的規定值，冷卻水水質指標到達工業循環冷卻水水質標準（GB50050-95）

除垢看得見：

水經過處理器后，水分子聚合度降，結構發生變形，產生一系列物理化學性質的微小彈性變化，如水偶木及矩增大，因而增加了水的水合能力和溶垢能力，特定的能場改變CaCO3結晶過程，抑制方解石產生，提供產生文石結晶的能量，在電木及作用下，處理器產生大量有防垢功能的微晶，微晶可將水中易成垢離子優先去除，形成疏松的文石，經自動閥排出至系統外的集垢捅內，便于觀察除垢。除垢看得見。

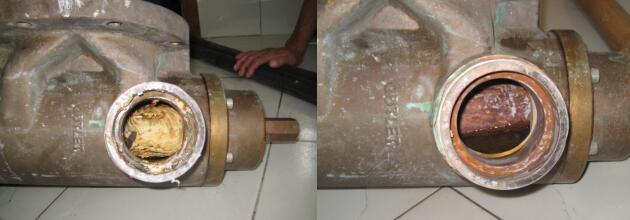

使用前 使用后

廣譜殺.菌、滅藻：

電場處理水過程中，溶解氧得到活化，產生O2-、·OH、H2O2以及1O2等活性氧（O2-是超氧陰離子自由基，·OH是羥基自由基，H2O2是過氧化氫）。活性氧自由基對微生物機體產生殺滅作用，是造成微生物衰老的主要原因。（1）.O2-可損傷重要的生物大分子，造成微生物機體損傷；（2）.O2-增加微生物集體膜脂過氧化，加速衰老。

能殺滅的微生物（細.菌類、病毒）：

嗜肺軍團菌、衣原體、支原體、大腸桿菌、金黃色葡萄球菌、枯草桿菌、黑色變種芽孢、痢疾桿菌、腦膜炎雙球菌、結核桿菌、肝炎病毒、呼吸道病毒等。

能殺滅的藻類：

綠藻：小球藻、柵列藻、裸藻、團藻、實球藻、針連藻、彎月藻、叉星鼓藻、角棘藻；

藍藻：螺旋藻、微囊藻、硅藻等。

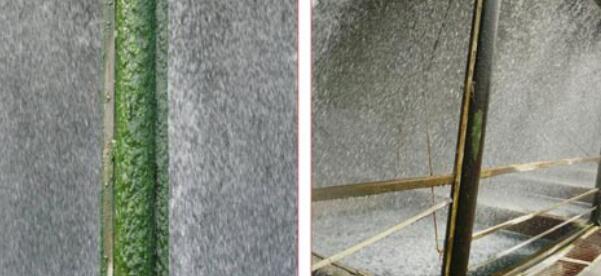

使用前 使用后

氧化被膜防腐蝕：

活性氧在管道壁上生成氧化被膜，阻止管道腐蝕，運行中活性氧對

水管壁持續鍍膜、鈍化。

微生物腐蝕、沉積腐蝕被抑制。

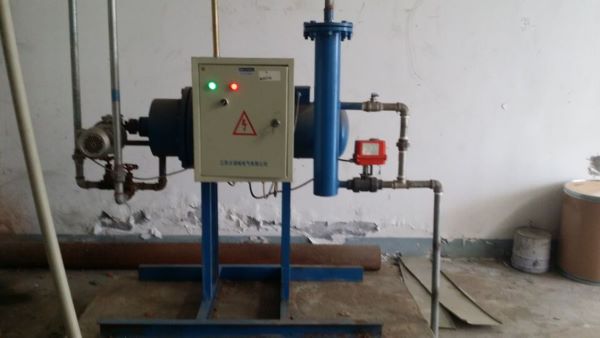

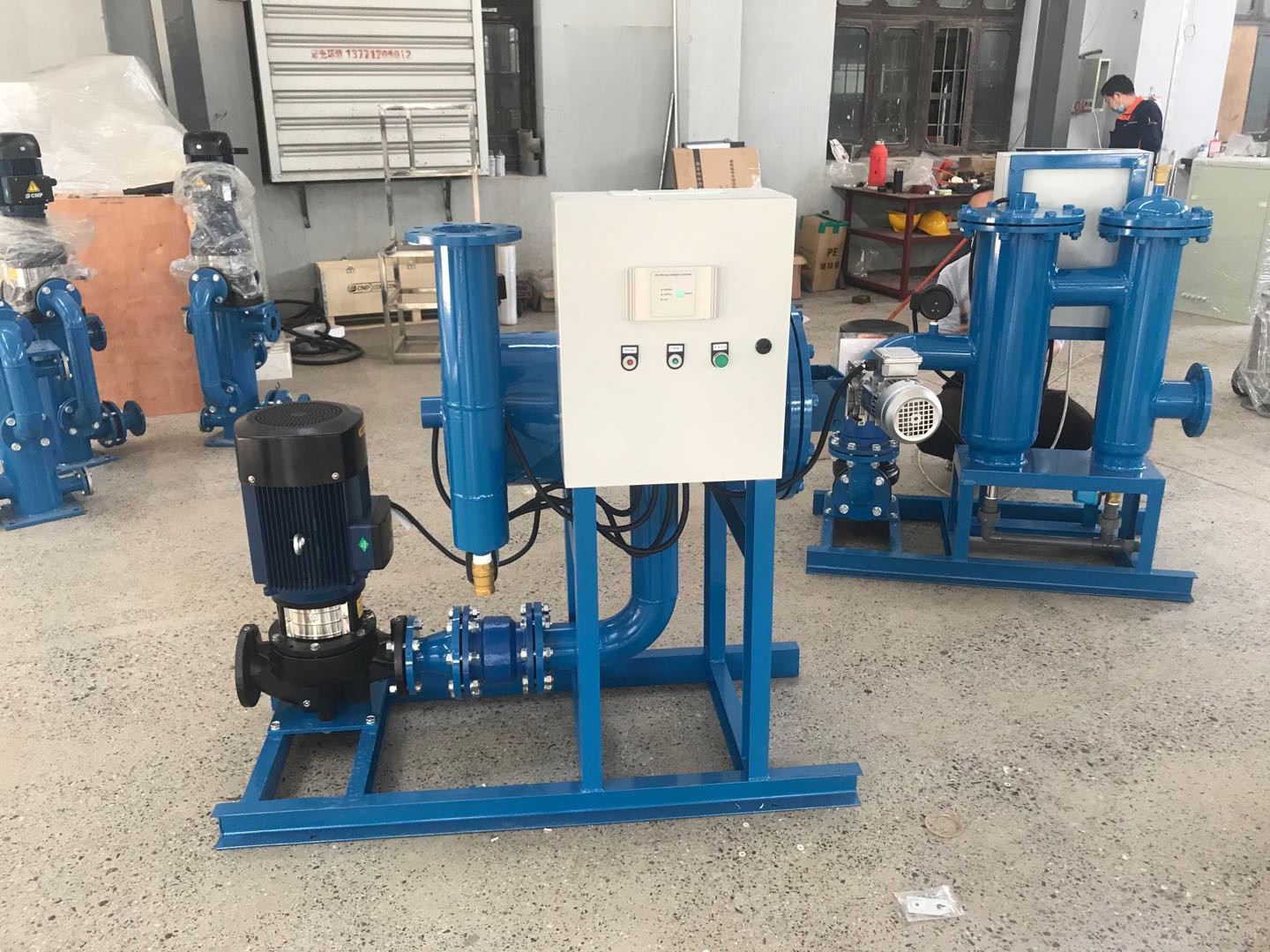

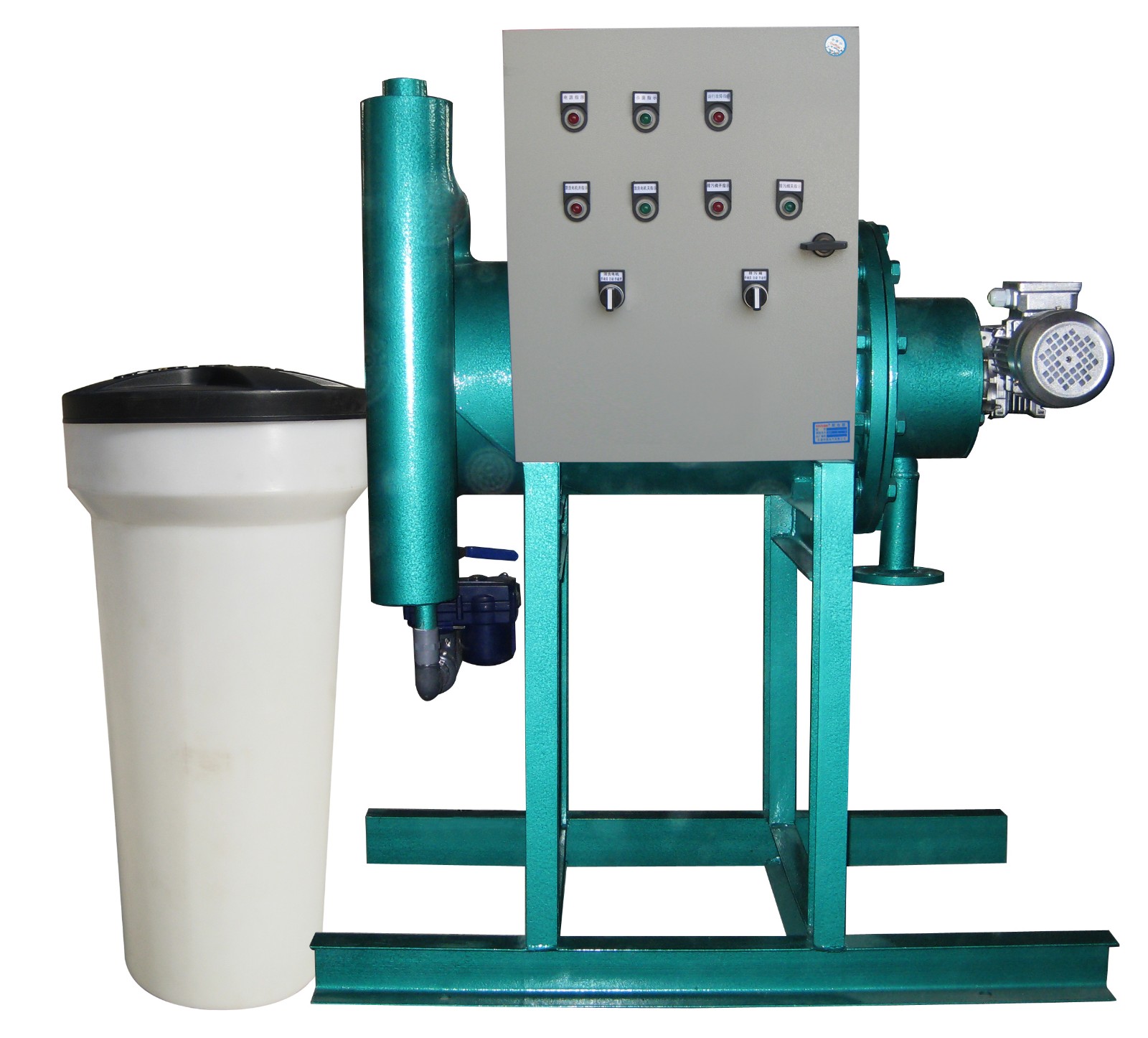

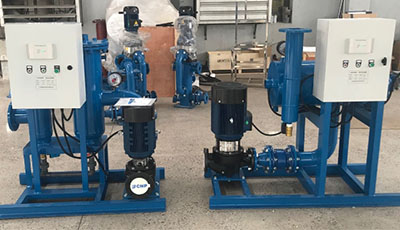

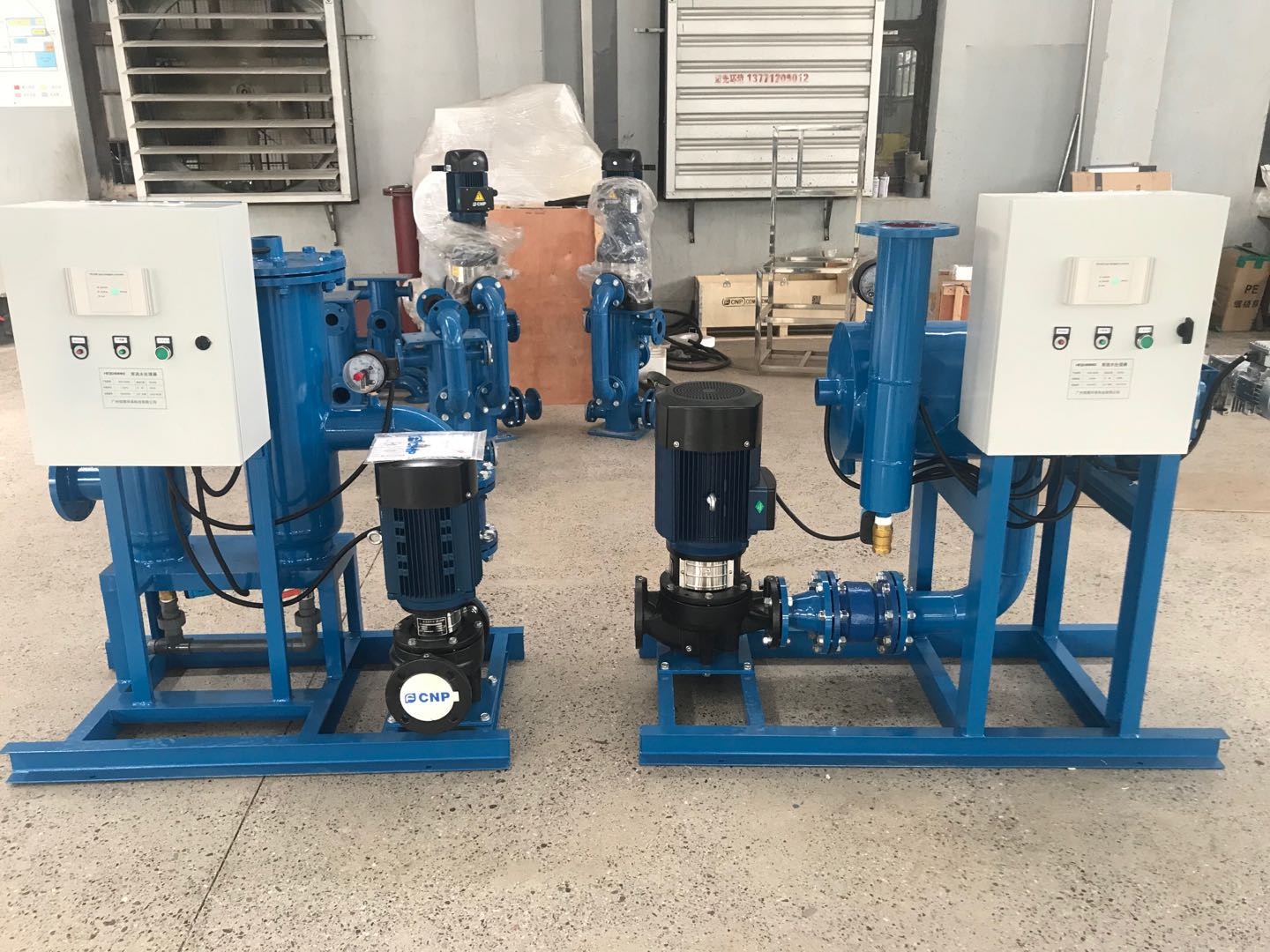

開式冷卻水旁流水處理器圖片：

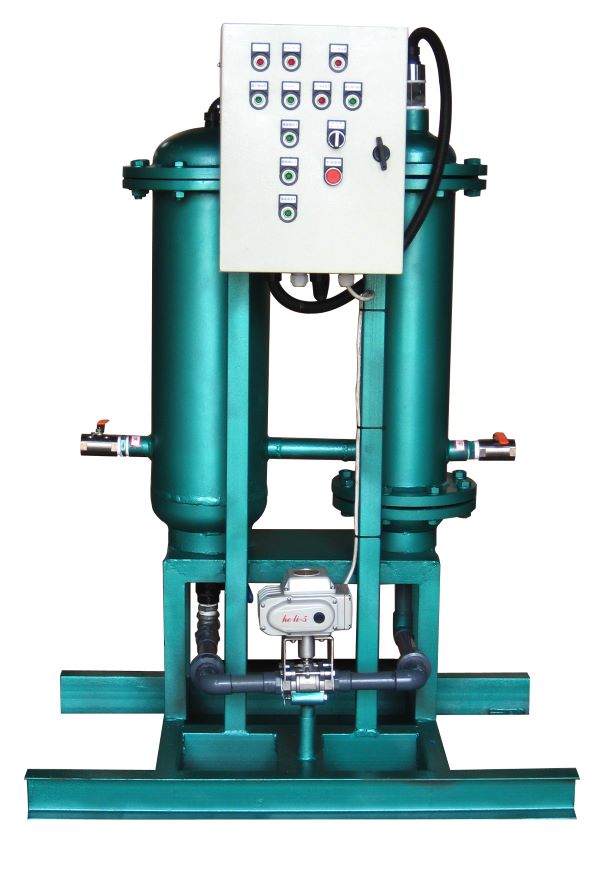

閉式冷凍水旁流水處理器圖片：

旁流水處理器控制方式：

自動控制：壓差/時間同時控制或分別控制，可根據實際工況及需求任意選擇，還可手動排污。

手動控制：手動打開排污閥，進行排污。

旁流水處理器特點：

1、利用脈沖電場殺滅軍團菌、去除銹垢，去除黃水；降濁度好、直觀可見無需化學藥劑，無二次污染，綠色環保，智能化自動運行。

旁流水處理器適用范圍：

1、空調冷凍、冷卻水系統、工業冷卻循環水系統、制冷循環水系統、熱交換系統及冷卻塔系統、鍋爐及供熱系統。

旁流水處理器技術參數：

旁流水處理器結構圖：

閉式冷凍水旁流水處理器結構 開式冷卻水旁流水處理器結構

F型(開式冷卻水系統專用型旁流水處理器)規格尺寸與技術參數

G型(閉式冷凍水系統專用型旁流水處理器)規格尺寸與技術參數

旁流水處理器的選型：

A、敞開式冷卻水系統應選擇F型，按照F型規格所指示的管徑選擇水處理器。

B、封閉式循環水系統應選擇G型，按照G型規格所指示的管徑選擇水處理器

由于開式冷卻水系統與閉式循環水系統存在較大的差異（如下表所示），因此必須針對各自特點采用不同的水處理器進行水質處理。F型水處理器是專為開式冷卻水系統設計的，G型水處理器是專為閉式循環水系統設計的。

選型前，必須要有明確的補充水水質報告、水質標準，循環水水質標準，工作壓力，工作溫度，流速及設備材質等參數。

旁流水處理器安裝注意事項：

1.設計安裝時，系統水泵附近應給旁流水處理器留安裝位置。旁流水處理器的進水口與系統水泵的出水管相連接，出水口與系統水泵的進水管相連接；

2.設備安裝時應在四周留出不小于600mm的檢修空間；

3.旁流水處理器應安裝在通風較好的室內，如必須在室外安裝應加裝防雨裝置；安裝和搬運過程中，不要使電控器受壓、受潮；

4.旁流水處理器的進出水口附近應設置壓力表，進出水口的水壓可反映水處理器的工作狀況；

5.對于新系統，在系統正式啟用前，必須沖洗整個管道系統，排除系統中的焊渣、鐵絲、鋼管氧化皮等雜質，排盡系統中的黃銹水。對于結垢嚴重（垢厚＞2mm）的老系統，安裝旁流水處理器之前應清理積垢以防老垢脫落堵塞管道。

旁流水處理器使用注意事項：

(1)產品出廠前已經技術檢驗部門調整，用戶不必自行調整。(2)接通電源時，operation的指示燈亮；(3)當自動排污的時，cleaning指示燈亮。(4)出現故障時，fault指示燈亮，及時通知廠家維修。

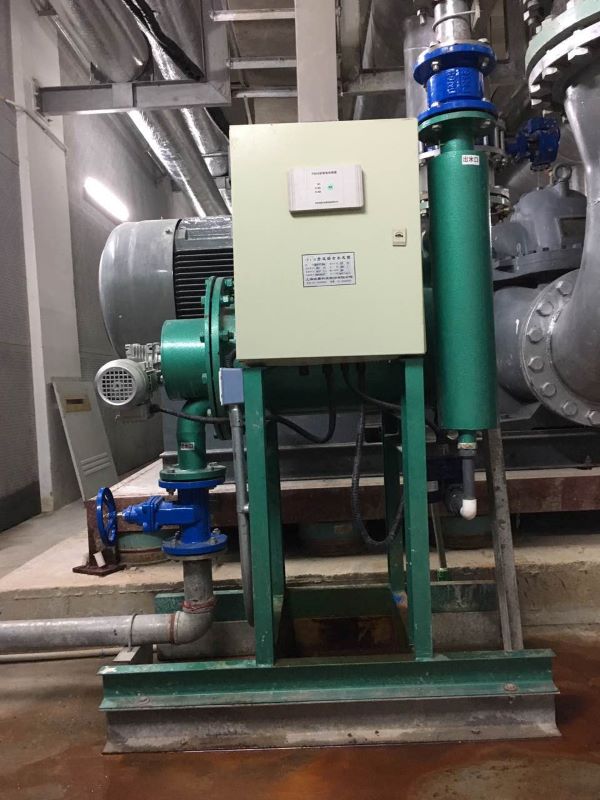

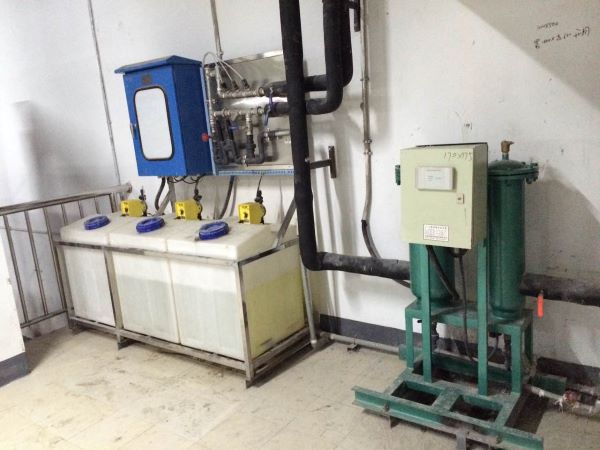

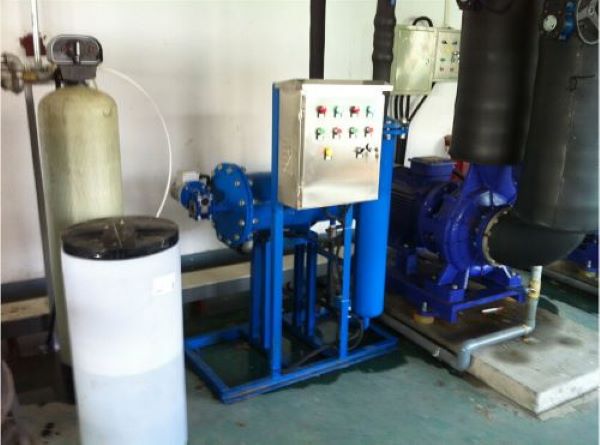

旁流水處理器部分案例現場：

應用：用于空調冷卻循環水系統的防垢除垢

客戶：上海雙輝大廈

優勢：運行穩定可靠

旁流水處理器概述：數量2臺 主管口徑DN250

項目概況：總基地面積約50430平方。2E2-2地塊浦江雙輝大廈由兩棟四十九層超高層辦公主樓以及地下四層組成，總建筑面積約291410平方，建筑主體高度218.6米。

應用：用于空調冷卻水系統的防垢和滅藻

客戶：常州環球港

優勢：運行穩定可靠

旁流水處理器概述：

主管管徑:DN600 循環水量：2800T/H 設備承壓 ：1.0MPa 功率：500W 數量：2臺

主管管徑:DN500 循環水量：2000T/H 設備承壓：1.0MPa 功率：300W 數量：2臺

項目概況：5個戶外公共廣場、29820平方屋頂空中花園、300米長的藝術景觀大道、3個中庭廣場、7萬平方的主題公園，集休閑、娛樂、辦公、購物、居住于一體。

應用：用于空調冷卻水系統的除垢防垢

客戶：上海某制藥廠

優勢：運行穩定可靠

旁流水處理器概述：數量2臺 主管管徑DN200

項目概況：占地面積十二萬平方。有七個生產車間、兩個輔助車間和四個分廠,設研究所,還配有完善的三廢綜合處理設施。

應用：用于冷凍循環水系統的防垢防腐

客戶：無錫某大廈

優勢：運行穩定可靠

旁流水處理器概述：

主管管徑：DN450 進出水口徑：DN40 排污口口徑：DN20 設備承壓 ：1.0MPa 功率：300W 數量：1臺

項目概況：總建筑面積13.6萬平方，共48層，248米高度,匯集購物、超豪華酒店式公寓以及私人俱樂部于一體。
