定壓補水裝置簡介：

定壓補水裝置又名穩壓補水裝置、定壓裝置、自動定壓裝置、定壓補水真空脫氣機組。按照儲罐有無充氣可分為：氣壓式定壓補水裝置和常壓式定壓補水裝置兩大類。

定壓補水裝置可保水系統管路及設備內部充滿水。水系統中水溫較高處的壓力要高于該處水汽化的飽和壓力。定壓跟排氣的關系是密不可分的，其在一定程度上，等同于排氣。例如：我們可以通過對閉式系統增壓的方式，排除氣體。

配套真空脫氣機使用，可以達到析出氣體，減緩腐蝕，降.低能耗，降.低管路噪音功能。

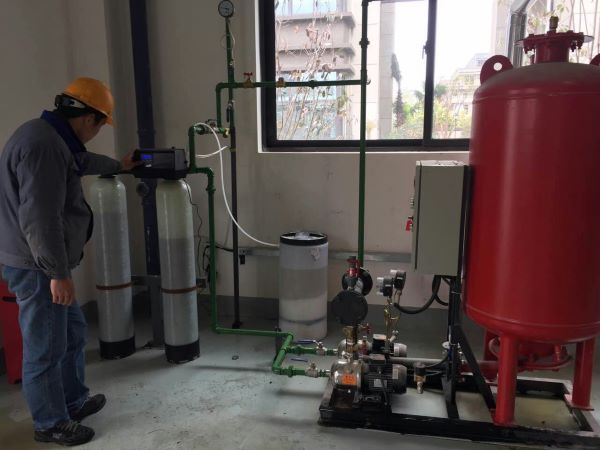

配套軟水器使用，補入系統軟化水防止系統的結垢。軟水+常壓型定壓補水真空脫氣裝置安裝現場

定壓補水裝置工作原理：

氣壓式自動定壓補水裝置采用系統靜壓作為設計初始?jí)毫λ^，保系統內壓力一直處于正常工作壓力狀態下。初始運行時首先啟動補水泵向系統及氣壓罐內的膠囊內充水，系統充滿后多余的水被擠進膠囊內。因?yàn)樗牟豢蓧嚎s性，隨著水量的不斷增加，水室的體積也不斷的擴大而壓縮氣室，罐內的壓力也不斷的升高。當壓力達到設定壓力時，通過壓力控制器使補水泵關閉。當系統內的水受熱膨脹使系統壓力升高超過設計壓力時，多余的水通過電磁閥排放，當系統中的水由于泄露或溫度下降而體積縮小，系統壓力降.低時，膠囊中的水被不斷壓入管網補充系統的壓降損失，當系統壓力至設計允許的較低壓力時，通過壓力控制器使補水泵重新啟動向管網及膠囊內補水，如此周而復始。

常壓式自動定壓補水裝置，基本的功能是定壓和補水，智 能控制系統使水泵和電磁閥有 機的配合起來，在傳感器的檢。測下，實現定壓和自動補水。此外，常壓式自動定壓補水裝置具有排氣能力，其根據物理的原理，通過將系統的壓力水釋放到常壓隔膜罐中，達到排氣的功能，有效的解決循環水中的問題。

自動定壓補水裝置可配套真空脫氣裝置，分別為氣壓式自動定壓補水真空脫氣裝置常壓式自動定壓補水真空脫氣裝置，系統富含氣體的水進入真空脫氣罐內，由水泵抽出回至系統中，由于水容積在真空脫氣罐內變小，氣體從水中析出從自動排氣閥排出，從而解決系統水的脫氣問題。

定壓補水裝置功能：

1、定壓作用：當介質被加熱升溫后，由于溫度升高會使體積膨脹，整個系統壓力升高，當壓力升高至泄壓電磁閥開啟壓力時，定壓補水裝置中的泄壓電磁閥打開，將系統中由于升溫導致體積膨脹的介質排放到常壓罐內，維持系統壓力恒定。

2、補水作用：當熱水經過散熱設備散熱后，溫度下降、體積縮小、系統壓力下降、當壓力下降至補水泵啟動壓力時，水泵將把貯存在常壓罐內的水或其他外圍供應水源通過補水泵補至系統，維持系統壓力恒定。

3、真空脫氧作用：可將補入系統中的水或從系統中導出的水進行真空狀態脫氣，排出系統中的溶解氣、游離氣，大氣泡等，從而保護定壓補水裝置及系統穩定運行。

4、軟化作用：系統補水管路上安裝有軟化水裝置（可選件），對于系統外界補水水質進行軟化處理。

定壓補水裝置特點：

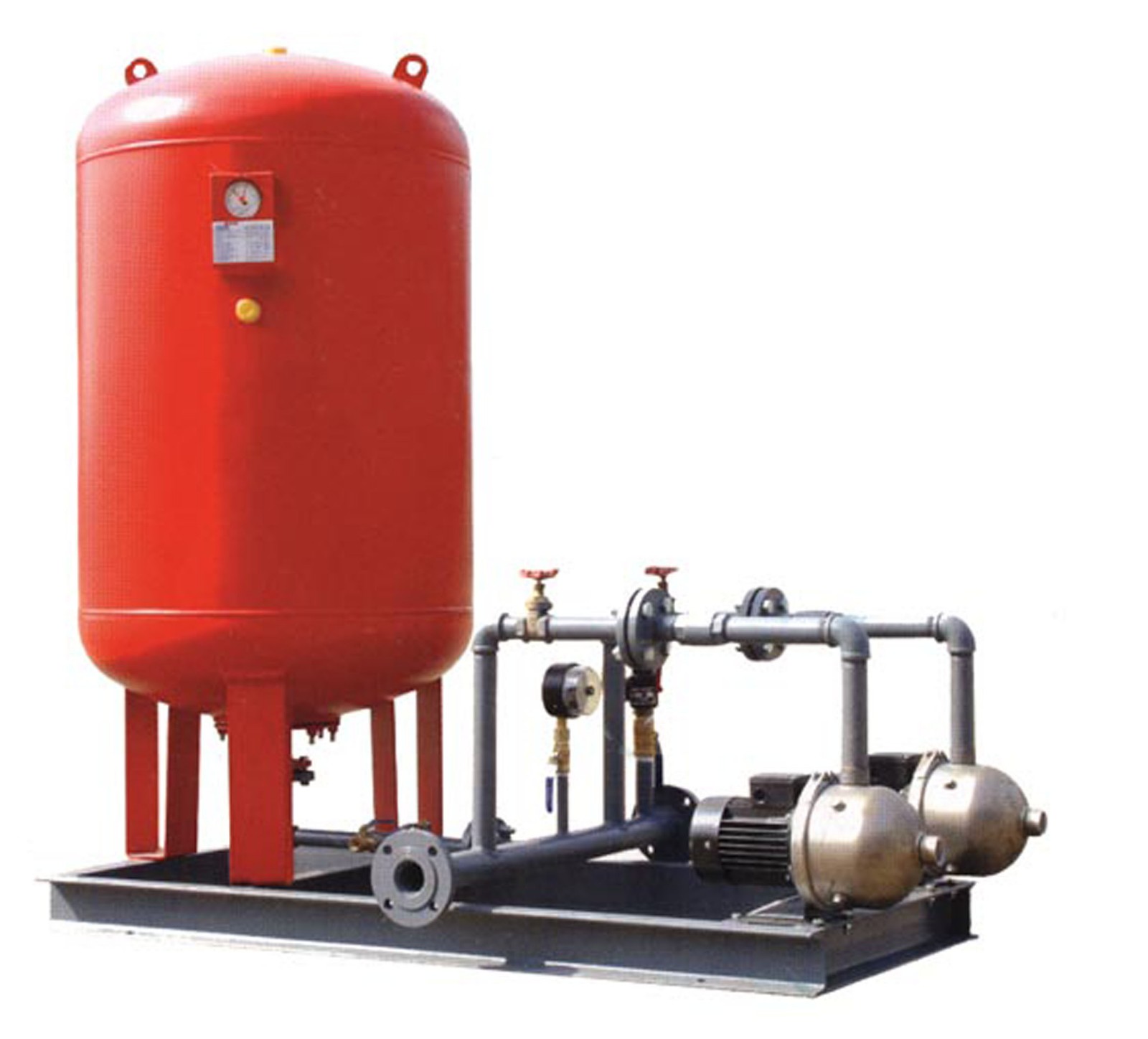

一.氣壓式定壓補水裝置特點

1、定壓精度高，可達±0.01mpa（±0.1bar）

2、自動補水，對系統補水壓力要求低，可直接跟自來水或其他水源對接。

3、超壓泄壓，保系統管穩定。

4、由于系統屬于與大氣隔離，保了空調水系統不受大氣污染。

5、一次充氣可保持長期使用

6、安裝使用方便，自動運行，可靠，易于維修保養。

二.常壓式定壓補水裝置特點

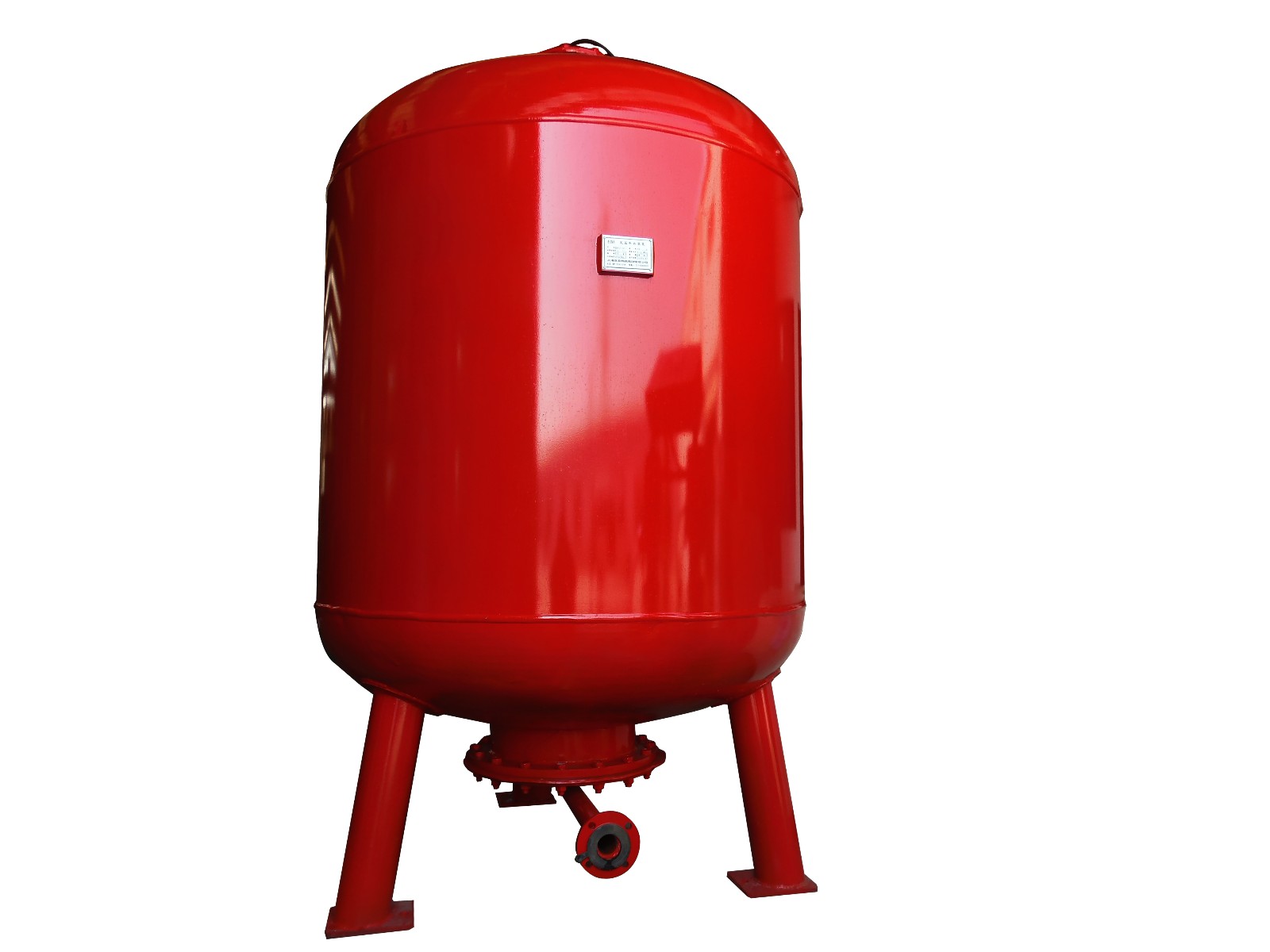

1、貯水罐為常壓罐，常壓罐體為非承壓設備，優于承壓設備。

2、隔膜膠囊內有效貯水量幾乎與貯水罐殼體總?cè)莘e相等，在相同的調節容積情況下，

常壓罐體容積為膨脹罐體容積的1/3。

3、隔膜膠囊外不需要導入惰性氣體，適用性更廣，省工省料。

4、貯水罐采用囊式結構，通過囊的膨脹收縮不斷更新穩壓力波動，介質與碳鋼殼體

不直接接觸，因此能保膨脹罐長時間使用也不會生銹。

5、常壓罐體內橡膠膠囊容積達到罐體容積90%以上，節省安裝場所面積和成本。

6、通過壓力變送器實時檢。測系統壓力。

7、PLC智能控制箱。

8、由市政供水系統向罐體內橡膠膠囊內補水。

9、占地面積小，安裝使用方便，自動運行，易于維修保養。

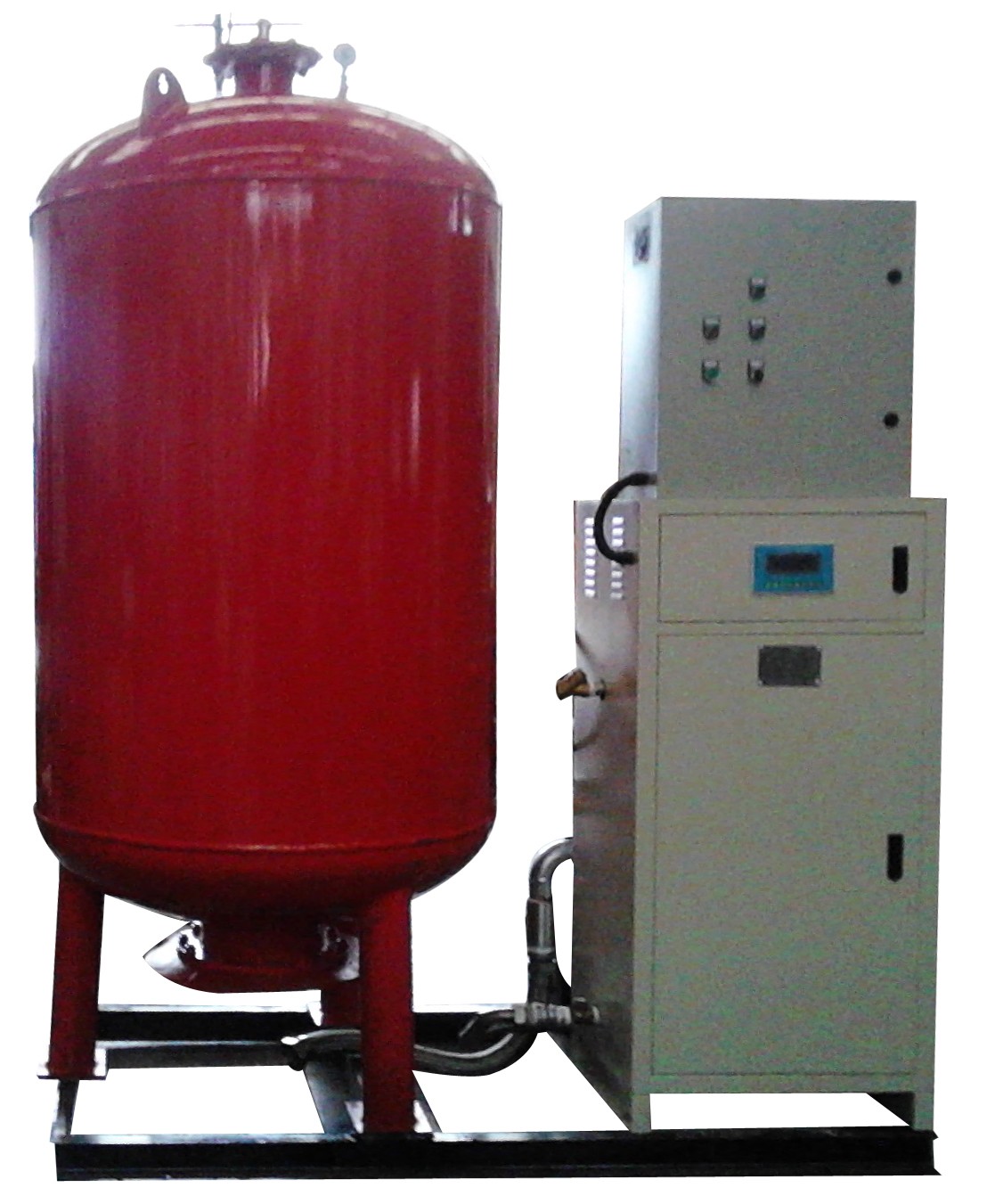

三.真空脫氣裝置特點

1.自動脫除系統內游離氣體、溶解氣體。

2.脫氣效率和脫氧效率 >99%

3.脫除系統中的氣體，防止氣阻，保系統正常運行期間穩定可靠。

4.由于脫除了水中的氧氣，將降.低系統的有氧腐蝕，延長定壓補水裝置的使用時間。

5.由于脫除了水中的氣體，換熱器表面上大幅減少附有氣體氣泡，提高了供熱效率。

6、脫氣機工作時間和周期可根據需要調節。

定壓補水裝置適用范圍：

鍋爐采暖循環水系統、空調冷凍循環水系統、空調冷卻循環水系統、賓館、醫院、公益場館、寫字樓等的供暖、供冷系統中、工廠的液體工藝加熱、制冷的循環密閉系統中、其他有需要的循環水系統。

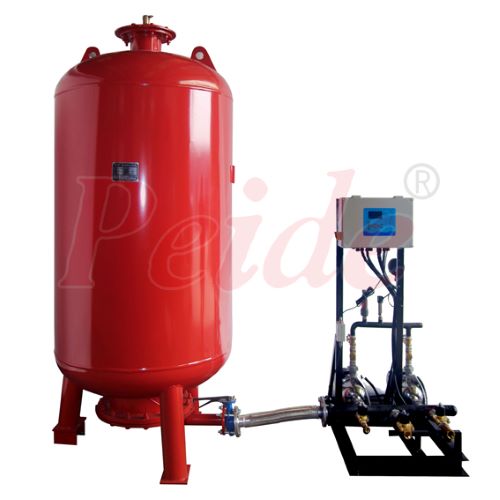

一.常壓式定壓補水裝置型號規格參數表：

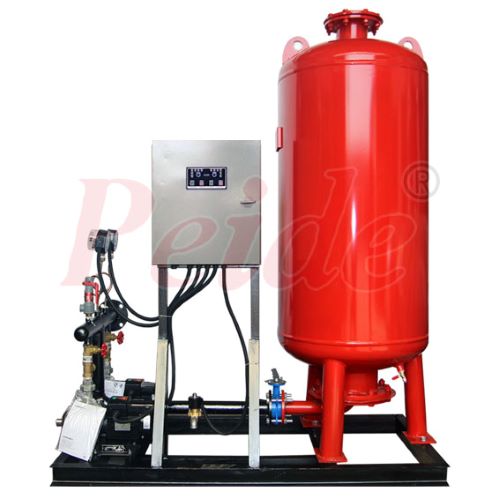

二.氣壓式定壓補水裝置型號規格參數表：

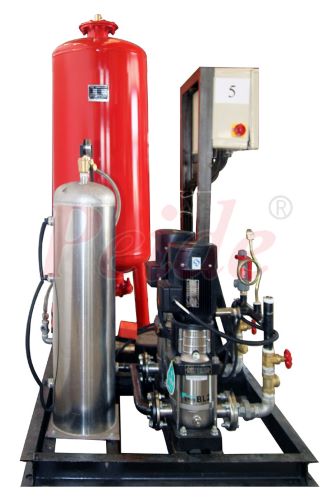

三.常壓式定壓補水真空脫氣裝置型號規格參數表：

四.氣壓式定壓補水真空脫氣裝置型號規格參數表：

定壓補水裝置安裝示意圖：

常壓式自動定壓補水裝置安裝示意圖：

常壓式自動定壓補水真空脫氣裝置安裝示意圖

氣壓式自動定壓補水裝置安裝示意圖

氣壓式自動定壓補水真空脫氣裝置安裝示意圖

定壓補水裝置部分案例現場圖：

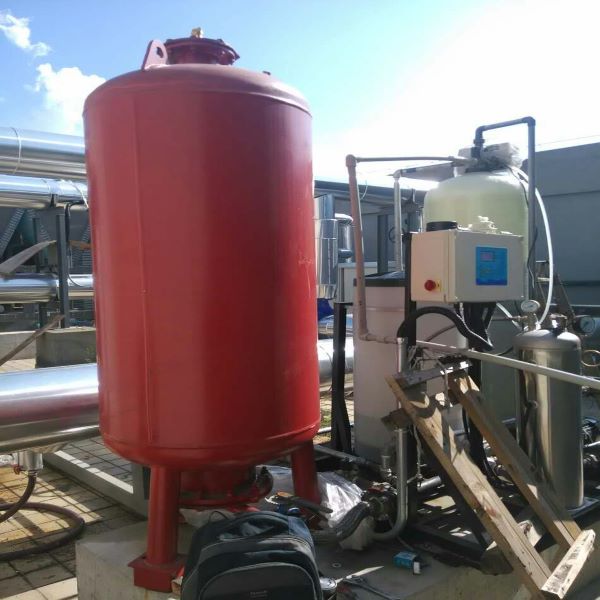

應用：中.央空調的冷凍水系統以及冬季采暖的熱水系統

客戶：南京大屠殺遇難同胞紀念館

優勢：壓力波動范圍小，穩定可靠，容易維修，維護簡單

設備概述

定壓補水裝置型號 ：DYZ2-3/40-1.0/700

水泵描述：多級不銹鋼水泵，流量3T/H、揚程40米，功率0.75KW；一用一備

常壓罐：材質碳鋼，內置隔膜，防腐噴涂；總?cè)莘e：φ700 600L，有效容積540L

自動軟化水處理機組型號：JF2750ST-500

運行方式：?jiǎn)伍y單罐時間型（有硬水旁通）

處理水量：3-5T/H

罐體尺寸：Φ500×1750*1

應用：工藝循環水的熱水系統

客戶：諾貝麗斯鋁制品有限公司

優勢： 無須現場巡檢 模塊化設計 低成本維護

定壓補水裝置概述：常壓式定壓補水裝置 定壓點：0.65Mpa 泄放點：0.85Mpa 安.全閥開啟點：0.935Mpa 補充軟化水 調節容量：1200L

項目概況：Novelis 是鋁壓延產品制造商，也是鋁罐循環利用商，年生產量達12萬噸的汽車鋁板項目

應用：酒店熱水系統

客戶：常州都喜富都濱湖酒店

優勢： 氣壓罐有效利用率可達55% 控制穩定可靠

定壓補水裝置概述：氣壓式定壓補水裝置 定壓點：0.4Mpa 泄放點：0.44Mpa 安.全.閥開啟點：0.484Mpa 調節容量：1000L

項目概況：西太湖畔的旅游度假酒店 建筑面積約15000㎡
