吸允式自清洗過濾器概述：

吸允式自清洗過濾器（又名吸吮式自清洗過濾器）是自清洗過濾器的一種，適用于過濾60μm-500μm的雜質。自清洗過濾器還包括自動刷式過濾器、自動P型反沖洗過濾器、高粘度液體反沖洗過濾器、工業用水自清洗過濾器或工業用水自動反沖洗過濾器 。

其中，自動刷式過濾器適用于過濾精度低于150μm的循環水或者凈水過濾的場合，自動P型反沖洗過濾器適用于過濾精度低于1mm的粗過濾場合，高粘度液體反沖洗過濾器（又名伯努利過濾器）適用于低于100μm過濾精度的有較高粘度液體過濾的場合，工業用水自清洗過濾器適用于50μm-3000μm的循環水及地表水的過濾。

吸允式自清洗過濾器工作原理：

電動吸允式過濾器，在過濾網內安裝一個吸吮掃描器，掃描器被電機帶動做螺旋運動，在過濾器端蓋上安裝一個排污閥。清洗時，電機帶動吸吮掃描器掃過濾網表面，吸掉污物雜質，并通過排污閥排出過濾器。清洗時無需斷流。當水自過濾器中流過時，濾網逐漸積累水中的臟物、雜質、形成過濾餅堆積在濾網的表面，從而導致進、出水管之間出現水壓差，當過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，貯污室及吸污室內水壓大幅度下降，過濾筒與吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面清洗干凈。整個沖洗過程約35秒到90秒。排污閥在清洗結束時關閉。過濾網開始下一個沖洗周期。

吸允式自清洗過濾器作用：

除掉水里的懸浮物：

1.降.低水里的懸浮物濃度，顆粒物，降.低濁度

2.凈化水質，減少系統污垢、菌藻、銹蝕

3.以凈化水質及保護系統其他設備正常工作的精密設備

過濾精度對照表:

吸允式自清洗過濾器控制方式：

吸允式自清洗過濾器配有壓差開關和集成控制器。當水差達到預設值時壓差開關啟動，電控系統進入反沖洗程序。反沖時間可由集成控制器預設。

自清洗過濾器的控制我公司專門開發的可編程PLC。它具有人機對面控制、中文編程、中文顯示的功能。控制器有差壓、時間同步控制，哪個程序到設定點，都能起動清洗程序，也可選擇選擇連續清洗操作，發生故障時有警示信號或有相應動作。因此使用方便。

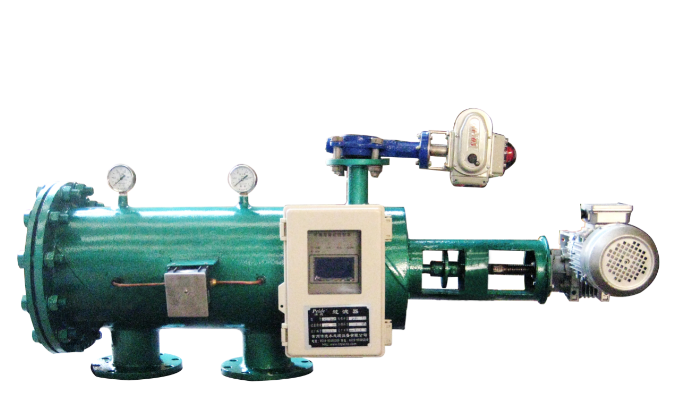

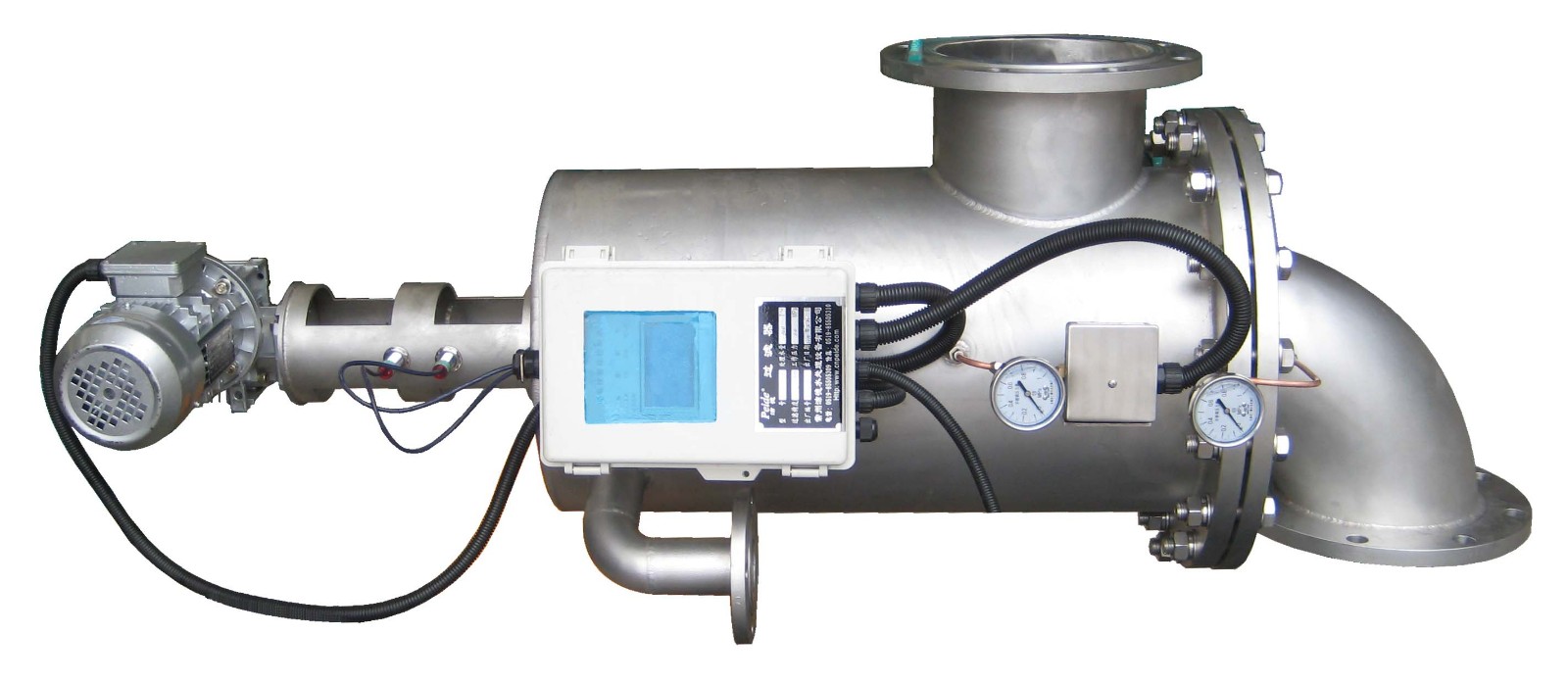

臥式吸允式自清洗過濾器規格參數：

注：輸入電源為380V：

壓損曲線圖

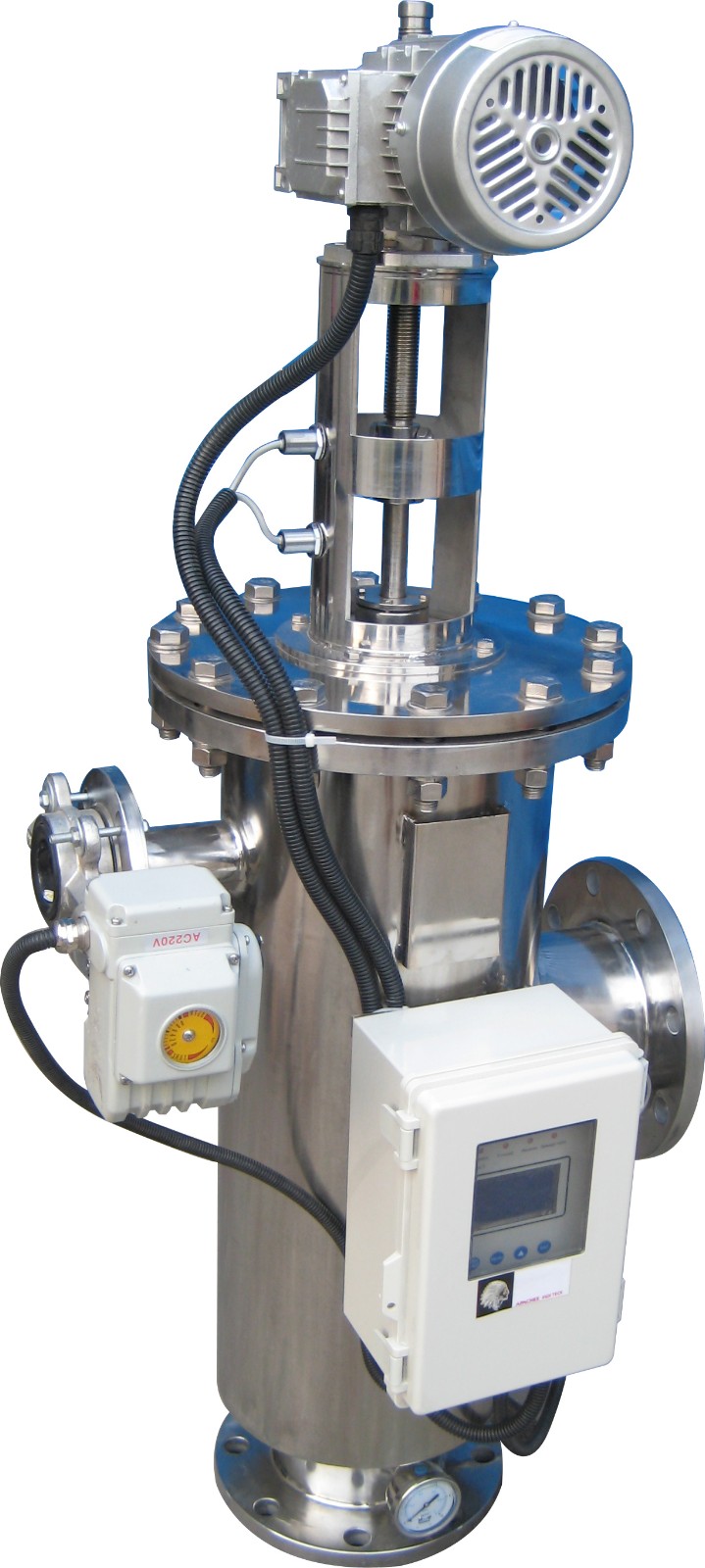

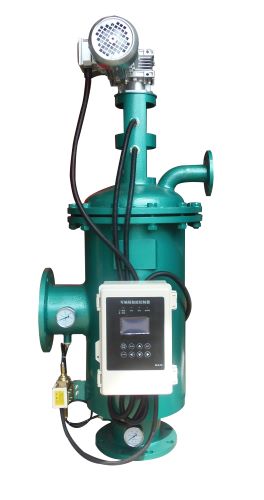

立式吸允式自清洗過濾器規格參數：

壓損曲線圖

吸允式自清洗過濾器特點：

1、設備結構緊湊、堅固可靠

2、反沖耗水量少，所需水壓低

3、過濾精度高，適于各類水質

4、反沖時壓降小，不影響正常供水

吸允式自清洗過濾器應用現場圖：

吸允式自清洗過濾器應用范圍

１、冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻。

2、原水處理——可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾、除去沙子、藻類、有機物等等。

3、工業循環水過濾——在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。

4、灌溉：尤其適用于高流量、雜質含量高的水源，農業滴灌、噴灌、綠地景觀、高爾夫球場、草皮澆灌等

5、造紙工業——白水過濾。

6、塑料工業——產品回收冷卻水過濾。

吸允式自清洗過濾器安裝示意圖：

臥式安裝圖 并聯安裝圖

立式安裝圖 并聯安裝圖

制作工藝：

吸允式自清洗過濾器出貨包裝圖：
